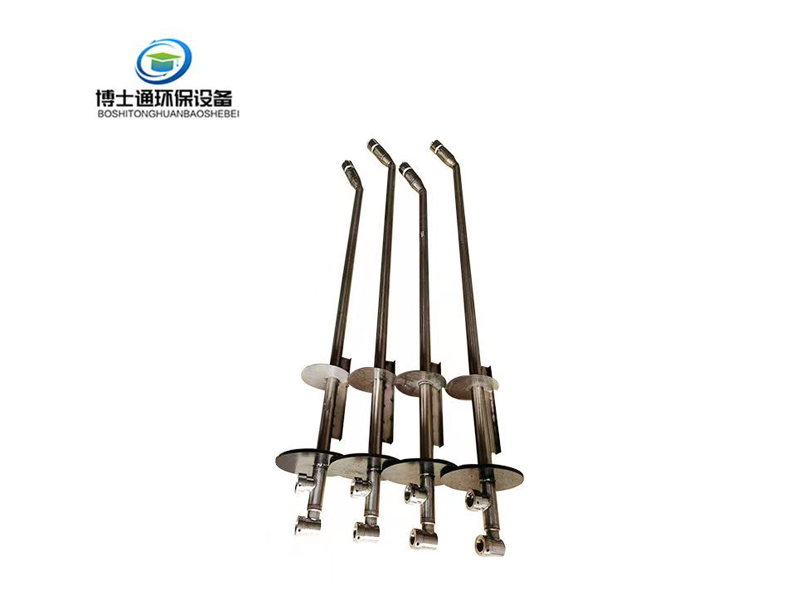

BST-HL高压回流式喷枪


   BST-HL高压回流式喷枪



BST-HL高压回流式喷枪

     BST-HL高压回流式喷嘴也叫高压回流喷枪,是通过高压水和旋转叶片零化的,回来是调节喷水量。高压回流喷枪不需要压缩空气,但需要比较高的水压。压力回流喷嘴无论喷雾量如何变化喷嘴的供水压力保持恒定 ,所有的喷嘴都是从同一供水管供水 ,利用液体压力雾化 ,并共用一个回流管将回水返回到水箱,通过调节回流路的压力来调节喷雾水量,水量调节比可以达到10:1。喷嘴供水压力应保持35bar左右,喷嘴的特殊设计使得产生的液滴颗粒非常细小,蒸发时间特别短,适合于气体冷却。喷嘴选用钛合金、碳化钨、420硬质不锈钢等材质,大大的,延长使用寿命。

     注:压力流量图说明了回流压力变化时总供水量中被雾化啧射部分的变化,同时也给出了在相同供水压力下,要获得某一喷水流量时,相对应的回水压力。在图中,Q1=Q2+Q3,其中:Q1表示泵的总供水量,Q2 表示回流流量Q3表示雾化喷射流量。当调节阀完全关闭时,没有回流流量。在Q点处,泵的总供水量全部用来喷雾,因此 Q3max=Q1(Q2=0)在进水压力不变情况下,通过调节回流省压,可大范围地改变喷雾量而维持雾滴细度基本不变。这一设计特点大大改变了喷枪性能,使得在工艺调节中不仅方便,而且传热传质化学反应进行的彻底程度不变。这类喷枪可以广泛应用在水泥、钢铁、铝厂、有色金属、冶烧炉尾气废气冷却、降温调质,也广泛应用于燃烧锅炉、环境保护、化学反应及成分配比。



BST-HL高压回流式喷枪     操作原理

      回流式喷检上共有二个接头,分别为了液体入口」与「液体出口」,操作时,必需在液体入口侧与出口侧加装压力表,并在「液体出口】侧装设一个球阀,籍由调整球阀的开闭度来控制回流压力与喷雾量,举例来说:我们将压力50bar的自来水提供给SPB的回流式喷枪,当液体出口侧的球阀完全关闭时啧雾压力为50bar、喷霎量6L/min、回流压力0bar、回流量0 L/min,换句话说,此时自来水完全经由喷嘴喷出,没有任何回流,相当于一般的单流体喷嘴;当我们将液体出口侧的球阀缓缓打开,并将回流压力调整到15bar时,此时喷雾的压力仍然保持在50bar、但喷雾量却只剩下4.5L/min、回流压力15bar、回流量1.5L/min。由上述的例子可以清楚发现,当喷量减少时,喷雾压力并不会受到影响,这样的设计让回流式喷枪的「喷雾粒径,几乎不会因为喷量的增减而改变,由于高温气体冷却的过程中,滴体暗量经常要要随着气体温度的改变而调格,房气温度升高时,喷量就必须增加,反之,废气温度降低时啧量就必须减少,一般的单流体喷嘴,喷量大小完全取决于喷雾压力的高低,「喷雾粒径」也是随着压力不同而改变,在高温气体冷却的过程中,过大的喷雾粒径将导致液体无法完全蒸发与气体冷却效率下降等问题,因此,回流式喷枪是废气冷却用途中值得选择之一。





                                                        产品特点

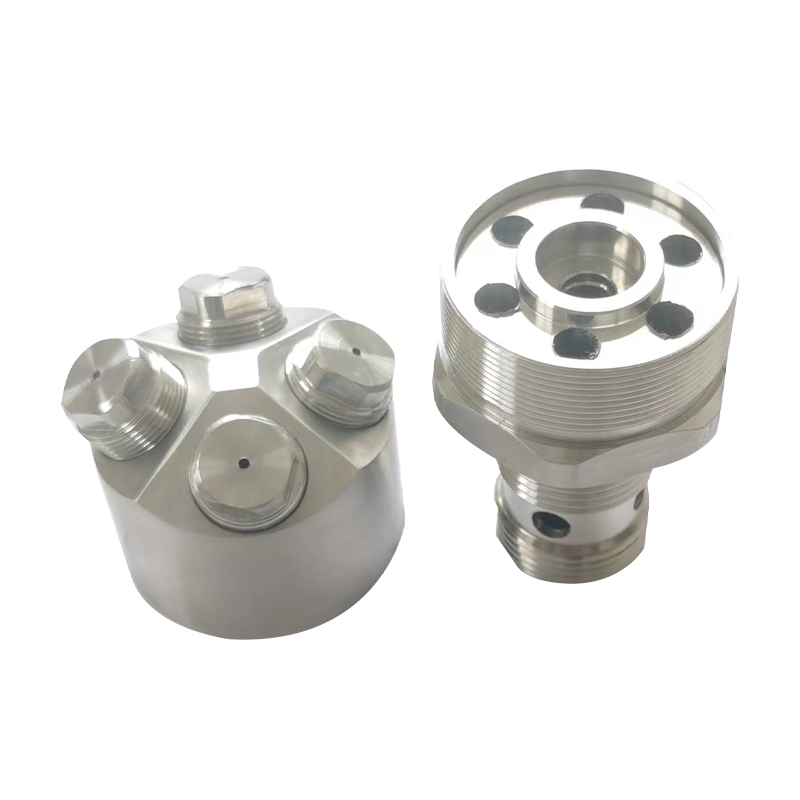

                                                                        BST-HL高压回流式喷枪,是针对废气冷却制程所研发,利用高压方式将液体雾化成微小的液滴,使BST-HL高压回流式喷枪能够产生均匀性的雾化效果广受全球众多企业的好评和指定使用。另一项重要的特点是,全新设计的BST-ZSTPQ系列高压回流式喷枪2.jpgBST-HL高压回流式喷枪,特殊设计的扰流结构,不仅大幅提升雾化均匀度,更让max喷量与min喷量的喷零粒径差异缩小到10%以内,这项特点对于完全蒸发具有莫大的帮助,此外,强化设计的液体喷口,有效延长使用寿命。

材质:不锈钢SUS316 不锈钢BST-HL高压回流式喷枪

       SUS420、钛合金、碳化钨

       扰流叶片材质:不锈钢SUS316

       接头材质:不锈钢SUS316

       本体材质:不锈钢SUS316

       喷管长度及材质:依客户需要决定

       法兰尺寸及材质:依客户需要决定

       喷雾方向:180向前、45°向上、
