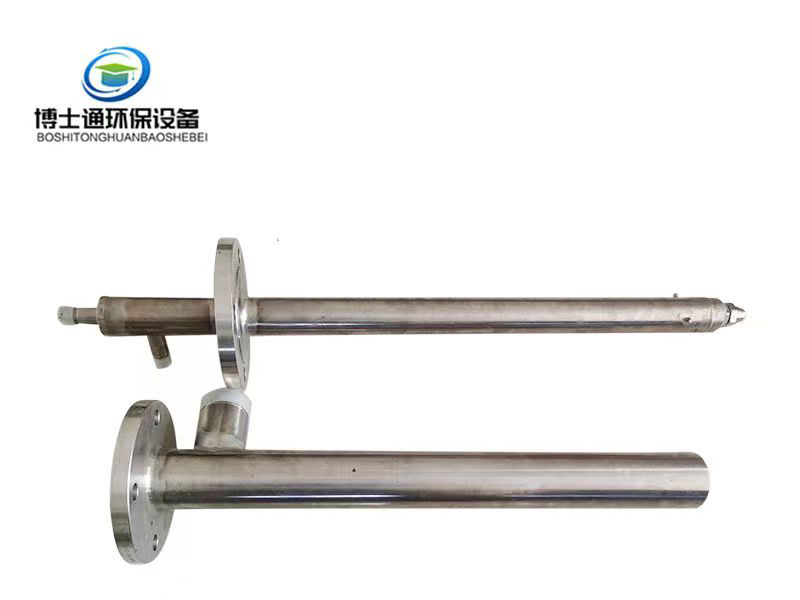

脱硝喷枪

脱硝喷枪

脱硝喷枪脱硝原理

1.工艺原理及特点本系统采用选择性催化还原(SCR)技术脱除烟气中的NOx,脱硝系统主要包括SCR反应器区、液氨储存和供应区及其控制系统。NH与NOx在反应器内,在催化剂的作用下反应生成N2和H2O.不产生二次污染,无副产品,基本的化学反应方程式如下,4NO+ 4NH3+O2 →4N2+6H2O

NO+NO2+2NH3→4N2+ 6H2O

副反应有:SO2+O2→SO3

2、工艺流程说明

在液氨存储和供应区、液氨通过卸料软管由槽车内进入液氨储罐。卸车时,卸料压缩机抽取液氨储建内的氨气经加压后进入槽车,槽车内的液氨被压入液氨贮罐,储罐内的液氨通过出料管由储罐内的压力送至液氨蒸发槽,利用电站70-90°余热热水使液氨气化,气化后的氨气进入氨气缓冲槽,缓冲槽可以提供稳定压力的氨气。氨蒸汽被送往SCR反应器区以供使用.为保证安全。在液氨存储和供应区配有氮气吹扫系统。

自氨供应区来的氨气与稀释风机来的空气在氨/空气混合器内充分混合。氨和空气混合气体进入位于烟道内的氨喷射格栅,喷入烟道后,通过静态混合器再与烟气充分混合,然后进入SCR反应器,SCR反应器安装在上级空预器与下级省煤器之间,氨与烟气中的NOx在反应器内,在催化剂的作用下反应生成N2和H2O随烟气进人下级省煤器及下级空气预热器。通过烟囱达标排放。在SCR进口设置NOx在线分析仪及压力、温度测量仪表,自动调节NH3注入量

2. 电厂烟气脱硝技术原理介绍

a.原理在金属催化剂的作用下,喷入的氨把烟气中心NOx还原成N2 和H2O

b.反应式

4NO+4NH3+O2→4N2+6H2O

NO+NO2+2NH3→2N2+3H2O

上述反应在没有能催化剂的情况下,只在980°c左右温度范围内在进行,但催化剂的作用下,反应温度可大大降低,约300°C-400° C

3.加氨系统

a无水加氨系统

氨从氨罐依次进人蒸发器和聚集器,经减压后与空气混合,再喷人烟道中。

b有水氨系统氨从氨罐经雾化喷嘴进入高温蒸发器,蒸发后的氨喷人烟道中。
